在河水处理系统中，超滤膜作为核心处理单元，承担着截留细菌、病毒、胶体等污染物的关键作用，其运行稳定性直接决定出水水质与处理效率。而断丝故障是超滤膜在河水处理场景中最常见的失效问题之一，一旦发生断丝，不仅会导致处理效果下降，还可能引发后续工艺堵塞、运行成本攀升等连锁反应。本文将为您结合多方面解析河水设备中的超滤膜出现断丝故障的主要原因相关内容。

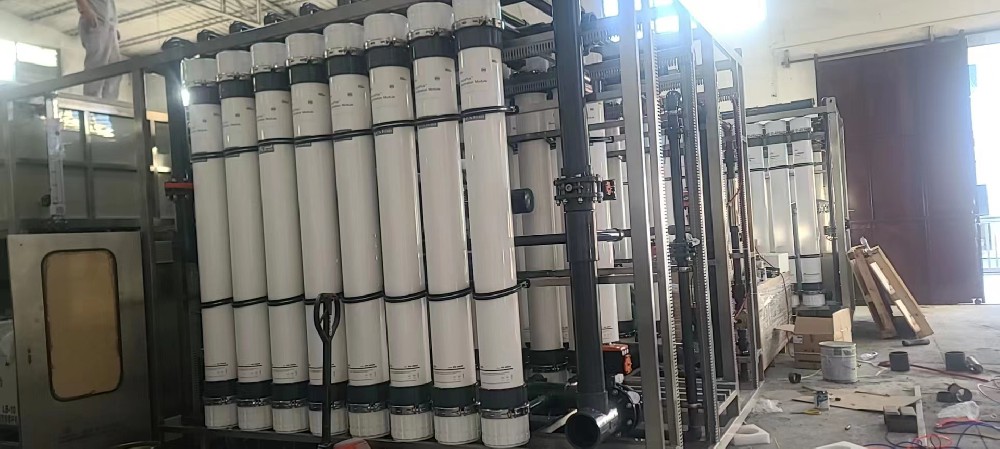

河水设备中的超滤膜出现断丝故障的主要原因
1.原料水质与预处理不当
河水水质复杂多变，是导致超滤膜断丝外部因素之一。河水中不仅含有大量悬浮颗粒物、泥沙，还可能存在树枝、纤维、碎石等大粒径杂质，若预处理环节未能有效去除这些污染物，极易对超滤膜造成物理损伤。杜邦超滤膜的标称孔径仅为0.03μm，对进水颗粒物尺寸有严格要求，若原水中最大颗粒尺寸超过300μm的限定标准，这些坚硬杂质会随水流冲击膜表面，长期摩擦碰撞会导致中空纤维膜壁磨损变薄，最终引发断丝。
此外，河水中的胶体、微生物絮体等污染物若未充分预处理，会在膜表面快速沉积形成滤饼层。若反洗不及时或反洗效果不佳，滤饼层会逐渐压实，导致膜内外压差（TMP）急剧升高。当TMP超过2.1bar的最大允许值时，超滤膜纤维会承受过大的压力负荷，尤其是采用外压式流道设计的膜组件，受压不均会直接造成纤维断裂。同时，河水中的油污、有机物等污染物会吸附在膜表面，降低膜的亲水性，加剧污染堵塞，间接增加断丝风险。
2.操作运行参数失控
超滤系统的操作规范性对膜的使用寿命非常重要，运行参数超出设计范围是导致断丝的核心人为因素。在流量控制方面，杜邦超滤膜单支模块的推荐流量范围为2.0-6.9m³/h，若实际运行中为追求处理效率盲目提升跨膜通量，会使膜纤维承受的水力剪切力显著增加，长期高负荷运行会导致纤维疲劳断裂。同时，流量波动过大，尤其是启动、停机时的瞬时流量冲击，会对膜纤维造成剧烈的水力冲击，破坏纤维结构完整性。
压力控制不当同样会引发断丝问题。超滤膜在20℃时的最大进水压力为6.25bar，40℃时为4.75bar，若系统压力超过限定值，或压力频繁波动，会导致膜组件内部受力不均。外压式超滤膜的纤维束在高压下会相互挤压、摩擦，同时高压会使纤维壁产生塑性变形，最终导致断裂。此外，反洗操作不规范也会加剧断丝风险，若反洗压力超过2.5bar的上限，或反洗频率过高、反洗时间过长，会对膜纤维造成反向压力冲击，尤其当膜表面已有污染沉积物时，反洗的冲击力会直接导致纤维破损。
3.清洗与维护操作不当
超滤膜的清洗维护是恢复膜性能的关键环节，但不科学的清洗方式会对膜造成不可逆损伤。在化学清洗方面，若选用的清洗剂与PVDF膜材质不兼容，或清洗剂浓度过高、清洗温度超标，会腐蚀膜的化学结构，导致膜纤维强度下降，易发生断裂。例如，使用强氧化性清洗剂时，若未控制好浓度和接触时间，会破坏PVDF材料的化学键，降低膜的机械强度。
物理清洗操作不当也会引发断丝。空气擦洗是常用的物理清洗方式，杜邦超滤膜的最大允许空气擦洗流量为12m³/h，若擦洗空气量过大、气流速度过快，会使膜纤维在气流冲击下剧烈抖动、相互碰撞摩擦，长期反复冲击会导致纤维磨损断裂。此外，清洗过程中若未彻底排出系统内的空气，会形成气锤效应，瞬时冲击力会直接击穿膜纤维。同时，长期不进行清洗或清洗不彻底，会导致污染物在膜内累积，加剧堵塞和压差升高，间接增加断丝风险。
4.膜组件自身质量与安装问题
膜组件的产品质量和安装精度是避免断丝的基础保障，存在质量缺陷或安装不当会从源头埋下断丝隐患。在产品质量方面，若超滤膜的PVDF中空纤维在生产过程中存在材质不均、壁厚偏差过大、纤维接头粘接不牢固等问题，会导致膜纤维的机械强度不一致，在正常运行压力和流量下，薄弱部位易发生断裂。同时，膜组件的U-PVC外壳若存在尺寸偏差、装配精度不足，会导致膜纤维在组件内部受力不均，长期运行后引发断丝。
安装过程中的操作不当会直接造成膜组件损伤。在模块吊装、拼接时，若操作野蛮、碰撞挤压组件，会导致内部膜纤维断裂；管道连接时若接口不平整、密封不严，会产生局部涡流，加剧膜纤维的水力冲击；膜组件安装固定不牢固，运行过程中会因振动导致纤维相互摩擦、碰撞，最终引发断丝。此外，系统管路中的尖锐杂质未清理干净，安装后随水流进入膜组件，也会直接划伤、刺破膜纤维。
5.环境因素与系统设计缺陷
环境条件的变化和系统设计不合理会间接增加超滤膜断丝风险。河水温度的波动会影响膜的物理性能，PVDF膜虽具有较好的温度适应性，但当水温低于4℃或高于40℃的设计范围时，膜的机械强度会下降，脆性增加，此时若遇到正常的运行压力或清洗冲击，易发生断丝。同时，低温会导致水中污染物沉降速度减慢，加剧膜污染堵塞，间接升高TMP，增加断丝概率。
系统设计缺陷也会为断丝埋下隐患。若预处理工艺设计不合理，如沉淀池、过滤器的处理效果未达到设计要求，未能有效去除大颗粒杂质和胶体污染物，会使大量污染物直接进入超滤系统；管路设计存在死水区、流速不均等问题，会导致膜组件内部水力分布不均，局部流量过大或压力过高；系统缺乏有效的压力、流量监测和报警装置，无法及时发现参数异常，会使膜组件长期在超标工况下运行，这些设计层面的问题都会间接增加断丝风险。
河水设备中超滤膜的断丝故障是原料水质、操作运行、清洗维护、产品质量、系统设计等多方面因素共同作用的结果。要有效预防断丝问题，需从优化预处理工艺、严格控制运行参数、规范清洗维护操作、保障产品安装质量、完善系统设计等方面全面管控，确保超滤膜在设计工况下稳定运行，延长膜的使用寿命，保障河水处理系统的高效可靠。如果您想了解更多河水设备中的超滤膜出现断丝故障的主要原因相关的资讯，欢迎随时在本网站留言或来电咨询相关资讯！感谢您认真阅读！
本文由蓝创沃特(www.lancunwater.com)原创首发，转载请以链接形式标明本文地址或注明文章出处!
可能您还想了解：
