农村饮用水一体化净水设备图纸

时间:2021-12-31 08:11:36 作者:admin 分享到:
饮用水对于水质的过滤要求高,不仅要去除水中的杂质,还要去除病毒和细菌等等。所以农村饮用水一体化设备的市场需求也越来越大。一套好的农村饮用水一体化设备过滤后的水可以直接饮用。那么农村饮用水一体化设备的工艺流程图是什么样呢?


农村饮用水一体化设备:

食品饮料行业为民族的良心产业,随着全球污染的加剧和人们对健康的追求,对食品、饮料行业也提出了更加严格的要求。普通的市政自来水或地下深井水已很难满足人们的需要。
国家现在对食品饮料行业的管理也逐渐形成了从企业的设立、生产过程、成品检验等全面管制的体系。现对众多食品及所有饮料行业实施食品卫生安全许可证制度(QS认证),规定所用工艺水及成品水均需要用净化后的水,电导率10uS/cm以下通常是纯水。

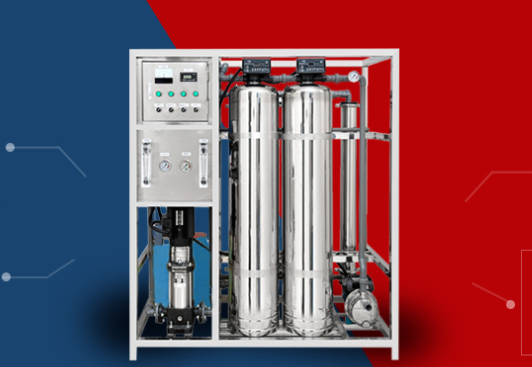

反渗透饮用水设备主机主要由保安过滤器、高压泵、反渗透膜及各种控制及显示仪表组成。

农村饮用水一体化设备的工艺流程图

农村饮用水一体化设备工艺流程:

1、采用一级反渗透工艺方式,制备食品饮料工艺生产用水,其流程如下:
原水箱→增压泵→多介质过滤器→活性炭过滤器→保安过滤器→高压泵→一级反渗透→纯水箱
2、采用两级反渗透工艺,制备纯净水,其流程如下:
原水箱→增压泵→多介质过滤器→活性炭过滤器→保安过滤器→高压泵→一级反渗透→高压泵→二级反渗透→纯水箱→臭氧灭菌→成品水箱→纯水泵→微孔过滤器→灌装
3、采用超滤工艺,制备矿泉水,其流程如下:
原水箱→增压泵→多介质过滤器→活性炭过滤器→增压泵→一超滤→中间水箱→臭氧灭菌→成品水箱→增压泵→微孔过滤器→灌装


农村饮用水一体化设备工艺流程详介绍:

1.原水罐
储存原水,用于沉淀水中的大泥沙颗粒及其它可沉淀物质。同时缓冲原水管中水压不稳定对水处理系统造成的冲击。(如水压过低或过高引起的压力传感的反应)。

2.原水泵
恒定系统供水压力,稳定供水量。

3.多介质过滤器
采用多次过滤层的过滤器,主要目的是去除原水中含有的泥沙、铁锈、胶体物质、悬浮物等颗粒在20um以上的物质,可选用手动阀门控制或者全自动控制器进行反冲洗、正冲洗等一系列操作。保证设备的产水质量,延长设备的使用寿命。

4.活性炭过滤器
系统采用果壳活性炭过滤器,活性炭不但可吸附电解质离子,还可进行离子交换吸附。经活性炭吸附还可使高锰酸钾耗氧量(COD)由15mg/L(O2)降至2~7mg/L(O2),此外,由于吸附作用使表面被吸附复制的浓度增加,因而还起到催化作用、去除水中的色素、异味、大量生化有机物、降低水的余氯值及农药污染物和除去水中的三卤化物(THM)以及其它的污染物。可选用手动阀门控制或者全自动控制器进行反冲洗、正冲洗等一系列操作。保证设备的产水质量,延长设备的使用寿命。同时,设备具有自我维护系统,运行费用很低。

5.离子软化系统/加药系统
R/O装置为了溶解固体形物的浓缩排放和淡水的利用,为防止浓水端特别是RO装置最后一根膜组件浓水侧出现CaCO3.MgCO3,MgSO4.CaSO4.BaSO4.SrSO4.SisO的浓度积大于其平衡溶解度常数而结晶析出,损坏膜原件的应有特性在进入反渗透膜组件之前,应使用离子软化装置或投放适量的阻垢剂阻止碳酸盐,SiO2硫酸盐的晶体析出.

6.精密过滤器(也叫保安过滤器)采用精密过滤器对进水中残留的悬浮物、非曲直粒物及胶体等物质去除,使RO系统等后续设备运行更安全、更可靠。滤芯为5um熔喷滤芯,目的是把上级过滤单元漏掉的大于5um的杂质除去。防止其进入反渗透装置损坏膜的表面,从而损坏膜的脱盐性能。

7.反渗透系统
反渗透装置是用足够的压力使溶液中的溶剂(一般是水)通过反渗透膜(或称半透膜)而分离出来,因为这个过程和自然渗透的方向相反,因此称为反渗透。反渗透法能适应各类含盐量的原水,尤其是在高含盐量的水处理工程中,能获得很好的技术经济效益。反渗透法的脱盐率提高,回收率高,运行稳定,占地面积小,操作简便,反渗透设备在除盐的同时,也将大部分细菌、胶体及大分子量的有机物去除。

8.离子交换器
离子交换设备是一些对纯水水质要求特别严格的工艺,在反渗透出水加的后处理设备。主要目的是进一步去除水中电解质,达到超纯水标准,一般经过离子交换后水质电导率能达到1μs/cm以下。现代工艺中后处理设备可以选择EDI电除盐、阴阳离子交换器、二级反渗透等,可根据用水要求及设计成本自行选择,出水水质都可达到超纯水标准。

9.臭氧杀菌器(可选二氧化氯发生器、紫外杀菌设备等)杀灭由二次污染产生的细菌彻底保证成品水的卫生指标。
